PRIOX F-550
N2091250| Dati meccanici | |
|---|---|
| Pompa | monostadio verticale |
| Passaggio libero | 50 mm |
| Cuscinetto | a sfera, lubrificato |
| Tenuta lato motore | anello di tenuta |
| Camera ad olio | si |
| Tenuta lato liquido | Tenuta meccanica SiC |
| Albero | Acciaio inox X5 CrNi 1810 (AISI 304) |
| Girante | Acciaio inox X5CrNi18-10 (AISI 304) |
| Corpo pompa | Acciaio inox X5 CrNi 1810 (AISI 304) |
| Raccordo di mandata | IG 2" |
| Profondità di immersione | 7 m |
| Peso | 11,5 kg |
| Dati elettrici | |
|---|---|
| Circuito | con galleggiante |
| Tensione | 1/N/PE~230 V |
| Potenza motore P1 | 1,5 kW |
| Potenza motore P2 | 1 kW |
| Corrente | 7 A |
| Cavo alimentazione | 10m H07RN-F |
| Indice di protezione | IP 68 |
| Classe d'isolamento | F |
| Spina | Sicurezza |
| Velocità di rotazione | 2800 rpm |
| Prestazioni | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Prevalenza H (m) | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 |
| Portata Q [m³/h] | 29 | 27,5 | 25,5 | 22,5 | 19,7 | 16,7 | 13,2 | 9,5 | 5,5 | 1,5 |
Le specifiche sono soggette a modifiche - Tolleranza sulle prestazioni secondo ISO 9906
Secondo EN 12056, la portata minima nella tubazione di mandata deve essere 0,7 m / s. Questi dati vengono tracciati come limite di schema applicativo QH.

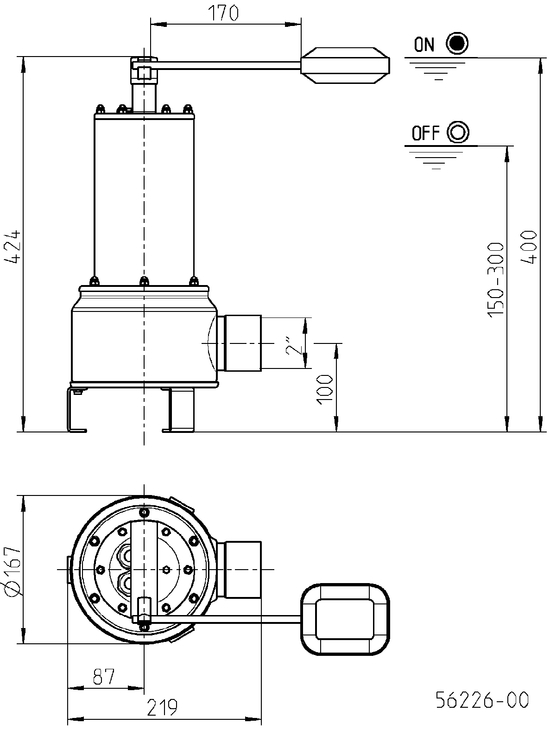

Main dimensions and switching heights

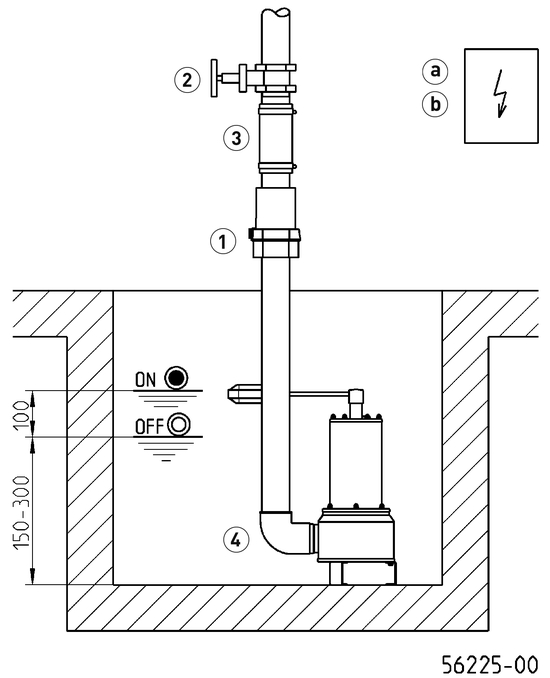

Installation example of feet

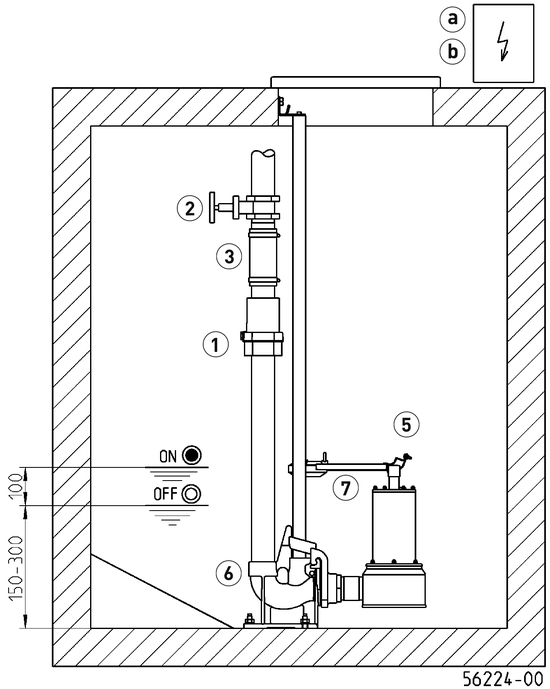

Installation example with sliding tube system
Stazione singola: Pozzetto min. 40x50 cm
Stazione singola 2" con GR 50 S: Pozzetto min. 40x65 cm
Stazione singola 2" senza GR: Pozzetto min. 40x50 cm
| Accessori meccanici | ||||||
|---|---|---|---|---|---|---|
| Codice | ||||||
 | Valvola di non ritorno | |||||
| R50 EN 12050-4 | 2“ (DN 50), PN 4 | 150x120 (HxB) | JP00326 | |||
| Valvola di non ritorno a sfera | ||||||
| K50 EN 12050-4 | 2“ (DN 50), PN 6 | 185x155 (HxB) | JP44782 | |||
| Valvola di intercettazione | |||||
| ottone, 2“ (DN 50), PN 16 | 140x70 (HxB) | JP44787 | ||||
| Manicotto in gomma | |||||
| + Morsetti, 2“ (DN 50), PN 4 | 150x63 (HxD) | JP50903 | ||||
| Angolo | |||||
| 2“ | JP44771 | |||||
| Catena | |||||
| certificata, 2,5 m,320 Kg, 5 collegamenti (EN 818 mod.) | JP45901 | |||||
| certificata, 5,0 m, 320 Kg, 8 collegamenti (EN 818 mod.) | JP45902 | |||||
| certificata, 7,5 m,320 Kg, 11 collegamenti (EN 818 mod.) | JP47365 | |||||
| Guida di scorrimento | |||||
| GR 50 | JP25593 | |||||
| Leva di sicurezza | ||||||
| for Priox F | JP50937 | |||||
| Accessori elettrici | ||||||
|---|---|---|---|---|---|---|
| Codice | ||||||
| Sistema di allarme | |||||
| AG3 | Galleggiante, dipendente dalla rete, contatto libero da potenziale, 3m cavo | JP44891 | ||||
| AG10 | Galleggiante, dipendente dalla rete, contatto libero da potenziale, 9,5m cavo | JP44892 | ||||
| Batteria | |||||
| 9 V, per allarme indipendente dalla rete | JP44850 | |||||
