Eigenumbau BD00-XX

[bastelkoenig]

Moinsen!

So für die Hebeanlage am Mietshaus meiner Garage wo der Schacht instand gesetzt wurde (Bilder gabs hier),
sollte ja noch eine neue Steuerung her, einfach wegen dem Funktionsumfang.

Bei der alten BD00 konnte man nicht Hand oder Auto schalten, sprich wenn man die Pumpe warten wollte musste die Sicherung raus, was die Steuerung aber nicht mitbekam. Somit wollte die Steuerung die Pumpe haben, schaltete
dann irgendwann auf Hochwasseralarm und schaltet dabei aber auch nicht auf Spitzenlast oder die andere Pumpe ein.
Ausserdem ist der Summer nicht quittierbar und macht wirklich einen Höllenraddau.

So dann habe ich gesucht und gesucht und gesucht... Eine neue kam aus Kostengründen nicht in Frage.
Aber es schein die BD00 Steuerungen grundsätzlich nicht mit Quittiertaster für den Summer zu geben...
Also eine BD46 gekauft, kam dann an, Summer war schon mal defekt, sehr fein

Also habe ich mich hingesetzt, meinen Schaltplan für die BDXX EX rausgewühlt und dann Bauteile bestellt.
Den Schaltplan hat mir als ich 14 war die fr. Hottmar noch zukommen lassen da, habe ich meine BD00-EX selber bestückt.
Den Summer habe ich ausgewechselt und dann aber auch die Bauteile neu bestückt, damit der Summer quittiert werden kann. Das ist da erforderlich, das nicht gehupt wird bis die Störung wirklich weg ist, denn sofort kann man eben nicht immer reagieren. Bauteilkosten lagen bei ca. 3 Euro. Und nun kann man auch Summer und Störmelderelais 2 quittieren.

In die Front mittig schön den wie bei Jung verwendeten Rafi-Taster in grün verbaut.
Oben auf die BD00 kam dann noch eine WERMA-Latüchte, die an Störmelderelais 1 hängt.

Was ich noch nicht im Griff habe sind die Pausen-Puls-Zeiten des Summers, da passt was nicht.
Konnte ich aber dank Kondensatorenwechsel schon eindämmen und immerhin verbessern.

An die Steuerung kommen übrigens zwei Wechselstrompumpen von Lowara, diese wurden schon im Schacht verbaut.
Bewusst habe ich eine BD46 gewählt, denn dort habe ich Motorschutzschalter.
Somit müssen keine Ersatzpatronen bereit liegen, und die geben auch eine Meldung an die Leiterplatte raus.
Meiner Meinung nach ist die BD00-E auch überholt. Heutzutage würde ich Automaten mit Meldekontakt verbauen.
Die können auch wieder eingeschaltet werden und über den Meldekontakt bekommt die Leiterplatte das Auslösen mit.
Als kleiner Tipp am die Produktentwicklung^^

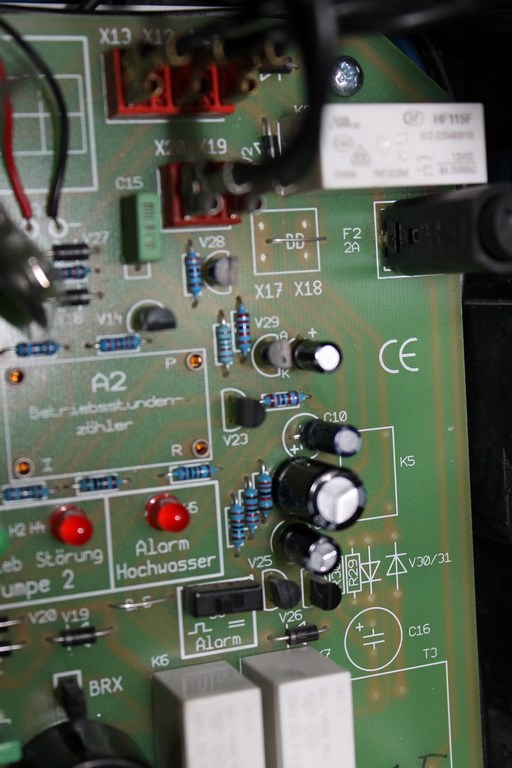

Anbei noch mal Bilder des Umbaus, sieht doch aus wie original^^

[Sprinter]

Hallo Timo,

Was ich noch nicht im Griff habe sind die Pausen-Puls-Zeiten des Summers, da passt was nicht.

Was meinst Du damit?
Hast Du denn auch die Verdrahtung im Steuerkreis geändert, oder willst Du die Wechselstrompumpe einfach nur an einer Phase aus der Steuerung betreiben? Ich hätte dann vielleicht Sorgen wg dem Motorschutzschalter. Ich denke mal, dass die Reaktion da im Notfall nicht so gut wäre, wenn er nur mit einer Phase angeschlossen wird.
Grüße
der Sprinter

[bastelkoenig]

Moin!

Naja ich habe einige Steuerungen von Jung da ist die Einschaltzeit des Summers etwa 1s.
Die Pause dann ebenfalls ca. eine Sekunde. (Wenn man auf Intervall stellt)

Diese Leiterplatte macht ca. 1,5s Ein und dann nur ca. 0,3s aus als ein mal ganz kurz.
Trotz austausch der Kondensatoren bin ich da noch nicht weiter.
Ist ja nur eine A-stabile Kippstufe, als nächstes wechsel ich die Transistoren.

Laststromkreis bin ich noch am überlegen. Selbst nur eine Phase ist für MSS kein Problem, sie werten ja
jede einzeln aus und müssen ja auch bei nur einphasigem Überstrom auslösen.
Werde aber Wohl umbauen das der N auch mit über den MSS und Schütz geht. Die paar Adern...

[Sprinter]

Mahlzeit,
beim Motorschutz hättest Du nach einem Umbau dann auch die Sicherheit der allpoligen Abschaltung.
Reicht es nicht, den Summer im Dauerbetrieb zu betreiben? Wäre doch einfacher.
Grüße
der Sprinter

[bastelkoenig]

Das mit dem allpoligem Abschalten ist eigentlich auch für mich das einzige Argument für den Umbau.
Da es fest angeschlossen ist bestände aber auch keine Gefahr das Phase und N vertauscht werden.
Ich werde es heute noch umbauen, vielleicht kann ich dann am WE die Steuerung Tauschen.

Ich wohne in dem Haus nicht, und Dauerradau will ich denen nicht zumuten.
Eventuell soll noch eine Hupe dazu kommen die dann auch am pulsendem Relais hängt.
Das Problem muss ja zu beheben sein...
Ich habe es in electronics workbench aus dem Schaltplan nachgebaut. Da gehts garnicht.

[Sprinter]

Ich wohne in dem Haus nicht,

Das ist dann normalerweise auch immer der Grund, so sicher wie möglich zu arbeiten, deshalb der Vorschlag mit dem allpoligen Abschalten.
Und wieso Dauerradau am Alarm? Ach so ja, Lowara pumpen:-)

[bastelkoenig]

Die Lowara habe ich aus gutem Grund gewählt...

Vollkommen Edelstahl, bis aufs Laufrad aus Noryl.
Bei dem extrem Einsen und Manganhaltigem Wasser hier sind die am einfachsten zu reinigen.

Pumpen wie die US mit Gussgehäuse würden nicht lange halten.
Die setzen sich ruck zuck zu und das Guss wird butterweich un lässt sich mit einem Messer leicht schneiden.

Desshalb kommt es auch ab und zu mal zum Alarm, nicht weil die Pumpen ausfallen, sondern weil
sich einfach was zugesetzt hat^^
