„Der eigene Hund macht keinen Lärm, er bellt nur“, diese Aussage spiegelt einmal mehr wider, wie unterschiedlich Geräusche wahrgenommen werden. Umso wichtiger ist, dass daraus resultierende Konflikte möglichst vermieden werden – der bauliche Schallschutz dient hierzu als Grundlage. Die DIN 4109 legt neben den Mindestanforderungen spezielle Vorgaben für die einzelnen Gebäudearten und Gewerke fest. Ein komplexes Thema, welches die Firmen Dallmer, Jung Pumpen, Rockwool und SAINT-GOBAIN PAM BUILDING im Folgenden beschreiben und dazu auch ein Seminar anbieten.
DIN 4109 - Schallschutz im Hochbau
Der Schallschutznachweis nach DIN 4109 unterscheidet unterschiedliche Störfaktoren nach ihren Quellen:
- Schutz gegen Außenlärm (Straßenlärm, Nachbarn, Gewerbebetriebe)
- Luftschallschutz (Schallabsorption in Räumen und Treppenhäusern)
- Trittschallschutz (Bodenbeläge, Wohnungstrenndecken)
- Gebäudetechnische Anlagen (Wasserversorgung, Abwasseranlage)
Hier sind die Mindestanforderungen an den Schallschutz in schutzbedürftigen Räumen sowie die zulässigen Schallpegel in Wohn- und Nichtwohngebäuden festgelegt. Die Norm zielt dabei auf folgende schallschutztechnische Ziele ab: Gesundheitsschutz, Vertraulichkeit bei normaler Sprechweise und Schutz vor unzumutbaren Belästigungen. Bedeutsam sind dabei nicht nur Geräusche aus fremden Räumen, sondern auch Geräusche von Anlagen der technischen Gebäudeausrüstung, worum es in diesem Beitrag in der Hauptsache gehen soll. Die Norm regelt unter Zugrundelegung eines Grundgeräuschpegels die festgelegten Schallschutzziele für schutzbedürftige Räume wie Wohnungen, Hotels und Krankenhäuser. Die DIN 4109 bildet die Grundlage für die erforderlichen Baukonstruktionen bei Neubauten sowie für bauliche Änderungen bestehender Gebäude und ist im baurechtlichen Genehmigungsverfahren öffentlich-rechtlich verbindlich einzuhalten.
VDI-Richtline 4100
Im Gegensatz dazu hat die VDI-Richtlinie 4100 vor allem einen privatrechtlichen Charakter. In der VDI 4100:2012-10 werden erhöhte Schallschutzanforderungen für schutzbedürftige Räume im fremden Wohnbereich definiert, die zwischen den am Bau Beteiligten vertraglich zu vereinbaren sind. Die Richtlinie weist insbesondere darauf hin, dass für die Erfüllung der Anforderungen des Regelwerks geprüfte Produkte und Lösungen eingesetzt werden sollten.
Schallschutztechnische Anforderungen an Abwasseranlagen
-
Schallschutz bei Rohrsystemen und Rohrbefestigungen
Die schallschutztechnischen Anforderungen an Abwasseranlagen werden im Abschnitt 6.2 der DIN 4109-36 beschrieben. Hierbei werden Abwasseranlagen in Abwassersysteme (Rohrsysteme einschließlich Rohrbefestigungen und gegebenenfalls erforderlicher Dämmung), Abwasserhebeanlagen sowie Abscheider und Abwasserbehandlungsanlagen eingeteilt.

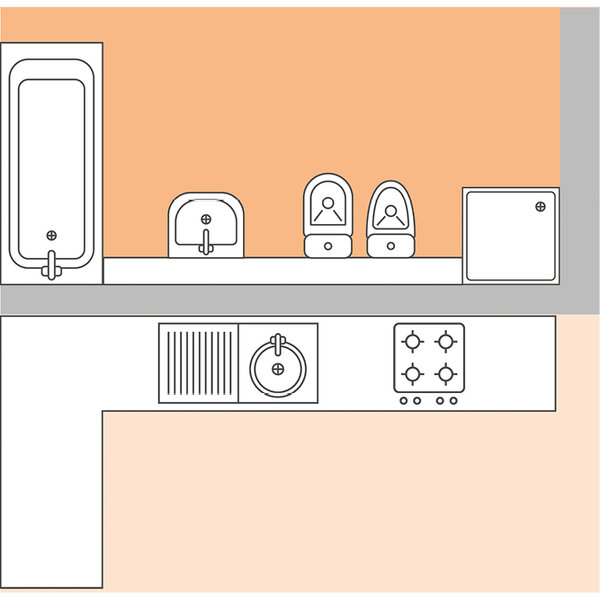

Akustisch günstiger Grundriss
Für die Güte der Schalldämmung sind neben den schalltechnischen Eigenschaften des Abwassersystems selbst die Grundrissanordnung, die Eigenschaften der Installationswand sowie die Anbringung der Installation an der Installationswand von entscheidender Bedeutung. Die wichtigsten installationstechnischen Einflüsse beim Schallschutz sind der Volumenstrom, die Befestigung der Abwasserleitungen, die Richtungsänderungen sowie das Material und der Aufbau der Rohrleitungen.
Vermeidung von Körperschallbrücken
Eine Körperschallbrücke bei Abwasserleitungen entsteht, wenn Schwingungen, die durch das fließende Wasser in den Rohren erzeugt werden, auf den Baukörper übertragen werden. Dies kann zu einer erheblichen Geräuschbelästigung führen, da der Baukörper wie ein Resonanzkörper wirkt und den Schall verstärkt. Um dies zu verhindern, ist eine fachgerechte Dämmung und Entkopplung der Rohrleitungen notwendig. Körperschallbrücken müssen, unabhängig vom Werkstoff der Abwasserleitung, grundsätzlich vermieden werden. Schon durch eine einzige Körperschallbrücke, gleichgültig ob bei einem Abwasserrohr aus Metall oder Kunststoff, kann der geforderte Schallschutz erfahrungemäß nicht mehr erfüllt werden. Falls die Gefahr von Körperschallbrücken durch nachfolgende Gewerke besteht, muss eine Körperschalldämmung erfolgen. Für die Befestigung der Abwasserrohre müssen grundsätzlich körperschallgedämmte Befestigungselemente verwendet werden. Die Verlege- und Montageanleitungen der Hersteller sollten unbedingt beachtet werden.
Schallschutzprüfung und Zertifizierung von Produkten
Die Mehrheit der Hersteller von Abflussrohrsystemen (Guss und Kunststoff) hat Prüfungen gemäß DIN EN 14366 beim neutralen Fraunhofer-Institut für Bauphysik IBP in Stuttgart durchführen lassen und verfügt über entsprechende Prüfberichte. Diese bieten eine Orientierungshilfe beim Vergleich verschiedener Werkstoffe.
Gusseiserne Abflussrohre optimal für Schallschutz
Bei Abwassergeräuschen bieten gusseiserne Abflussrohrsysteme ein Höchstmaß an Sicherheit. Durch die Verwendung von speziellen Akustikdämpfern können bei einem Durchfluss von 4 Liter pro Sekunde und einer Fallleitung DN 100 problemlos Schallpegel in fremden Wohn- und Arbeitsräumen von ≤15 dB (A) erreicht werden. Somit lassen sich bei gusseisernen Abflussrohrsystemen alle Schallschutzstufen der VDI-Richtlinie 4100 problemlos realisieren.
-
Schallschutz bei Abwasserhebeanlagen
Abwasserhebeanlagen werden in Abschnitt 6 der DIN 4109-36 besonders hervorgehoben. Neben der Grundrissanordnung ist die Art und Weise der Installation von besonderer Bedeutung. Die Intensität der wahrgenommenen Geräusche hängt zusammen mit den Fließgeräuschen im Rohrsystem, abhängig vom Rohrsystem selbst und dem individuellen Betriebspunkt der Anlage. Die Hebeanlage ist so zu bemessen, dass die Fließgeschwindigkeit des Abwassers zwischen 0,7 und 2,3 m/s liegt, um Fließgeräusche und Klappenstöße so gering wie möglich zu halten. Um bei der Installation von Hebeanlagen Körperschallbrücken zu vermeiden, kommt es insbesondere auf einen spannungsfreien Anschluss und die elastische Anbindung aller Rohrleitungen und Komponenten an. Eine weitere Maßnahme ist der Einsatz einer Rückschlagklappe mit Gegengewicht, diese kann die Geräuschentwicklung des „Klappenschlags“ deutlich reduzieren. Zu beachten ist auch, dass der Sammelbehälter der Fäkalienhebeanlage nicht baulich mit dem Gebäude verbunden ist.
Hebeanlagen mit Schneidsystem
Hebeanlagen können nach DIN 12050-1 auch mit einem Schneidsystem ausgestattet werden, was kleindimensionierte Druckrohrleitungen möglich macht. Allerdings sind diese wesentlich lauter als vergleichbare Hebeanlagen, die mit einem Freistromrad auskommen und daher in Wohngebäuden vorzuziehen sind. Die normgerechte Planung, Bemessung und Installation von Hebeanlagen ist in der DIN EN 12056-4 festgelegt.
-
Schallschutz bei Ablaufsystemen von Duschen
Beim Schallschutz in der Dusche geht es in erster Linie darum, den entstehenden Körperschall durch Aufprallgeräusche des Wassers auf Duschrinnen oder andere Ablaufkörper nicht in die Wand bzw. Betondecke und Boden zu übertragen. Gleiches gilt für die Fließgeräusche des Abwassers in den Ablaufgehäusen. Die Grundregel für die Schallwerte liefert ebenfalls die DIN 4109 und mit dem Teil 5 mittlerweile auch erhöhte Anforderungen an den Schallschutz. Die Marke von kleiner gleich 25 dB(A) ist hier die magische Grenze. Sie gilt für das Bad ebenso wie für die daneben und darunter befindlichen Räume. Weiter kann auch die VDI-Richtlinie 4100 als Empfehlung zum Schallschutz herangezogen werden.
Schallschutzelemente im öffentlichen und privaten Bereich
Schallschutzelemente sowie schnittsichere Schallschutzbänder sind Bauteile, die sich auf der Baustelle handwerklich einfach und sicher einbauen lassen. Im privaten Bereich möchten viele diesen Schallschutz-Komfort im Duschbereich nicht mehr missen. Im öffentlichen Bereich sowie im Geschosswohnungsbau werden diese Anforderungen vertraglich vereinbart.
Schallschutz bei bodengleichen Duschen
Zertifizierter Schallschutz nach DIN 4109 und VDI 4100 wird außerdem durch schallentkoppelte Montagefüße sowie geprüfte Schallschutzmatten und Montagehilfen passend zu den Ablaufgehäusen sichergestellt. Ein weiterer Vorteil: eine sichere und einfache Anbindung der Ablaufgehäuse an bauseits verwendete Wärme- bzw. Trittschalldämmung. Über schalldämmende Duschelemente ist es schließlich möglich, effektiven Schallschutz ganz ohne Estrichkonstruktion in der bodengleichen Dusche zu realisieren.
Schallschutz bei Ablaufsystemen mit Pumpe für barrierefreie Duschbereiche
Neben Entwässerungssystemen für Duschbereiche die über Freigefälle funktionieren, werden auch Ablaufsysteme mit integrierter Pumpe in der Badsanierung eingesetzt. Diese sind erforderlich, wenn barrierefreie Duschen gewünscht werden, jedoch die baulichen Voraussetzungen für ein ausreichendes Ablaufgefälle fehlen. Die Herausforderung besteht u.a. darin, die Geräusche der Pumpe gemäß der Schallschutznorm gering zu halten. Ein Beispiel hierfür ist der Plancofix Connect, eine Kombination aus Bodenablauf mit integrierter Pumpe und Design-Duschrinne. Das Gemeinschaftsprodukt von Jung Pumpen und Dallmer entspricht den Anforderungen an den Schallschutz nach DIN 4109.
Fazit:
Der normgerechte Schallschutz von Abwasseranlagen in Wohngebäuden ist entscheidend, um die Gesundheit und das Wohlbefinden der Bewohnerinnen und Bewohner zu gewährleisten und gleichzeitig den rechtlichen Anforderungen gerecht zu werden. Die DIN 4109 regelt die Mindestanforderungen, die beim Neu- oder Umbau verbindlich einzuhalten sind. Dies betrifft neben Abwasserrohren und deren Befestigungen auch Duschabläufe, Pumpen und Abwasserhebeanlagen. Es gilt, Körperschallbrücken zu vermeiden. Das bedeutet, dass Schwingungen, die durch fließendes Wasser oder Pumpenmotoren verursacht werden, sich nicht auf den Baukörper übertragen. Namhafte Hersteller bieten dazu geprüfte Lösungen und Produkte an.
Autoren:
- Benjamin Groß, Seminarleiter Entwässerungssysteme, Dallmer GmbH & Co.KG
- Marco Koch, Leiter Seminarwesen Jung Pumpen GmbH (Pentair)
- Markus Purschke, Leiter PAMcademy, SAINT-GOBAIN PAM BUILDING Deutschland GmbH
- Tobias Seibert, Kundenberatung Haustechnik, DEUTSCHE ROCKWOOL GmbH Co.KG
