Ad 46 exm FI fliegt

[Mendez]

Hallo meine Pumpe funktioniert nicht mehr. Bin ektroniker kenne mich aber nicht so mit der Jung Materie aus.
Als erstes Pumpe tot.
FI löst aus.
Habe Pumpe abgeklemmt sodass nur noch die Platine bleibt. So alt ich Spannung fraufgebe fliegt der FI.

Wer weiss etwas

Danke für die Aufnahme.

Rafael

[Mendez]

Hier nochmal es haben sich doch zuviele Schreibfehler eingeschlichen.
Die Pumpe eine multicut 20/2 m plus hatte einen Totalausfall.
LS Schalter bleiben drinnen, 400 Volt liegen am Schütz an.
Betätige ich den Schütz von Hand fliegt der FI.
Um den Fehler einzugrenzen habe ich die Zeitung zur Pumpe abgeklemmt, sobald ich den Schalter am Kasten umlege fliegt der FI.

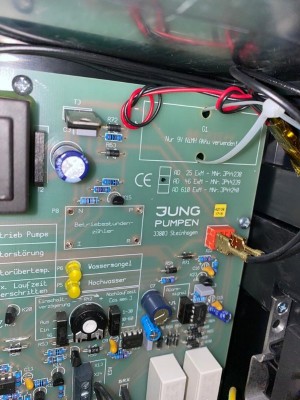

Platine ist komplett Tot.
Einzig ist mir aufgefallen dass als die Pumpe angeschlossen war und ich den Schütz von Hand betätigt hatte ganz kurz die LED Pumpe Betrieb an war, aber dann ja FI flog.
woran kann es liegen. Trafo??

Gruß Rafael ohne laufende Abwasser Pumpe

[Mendez]

[bastelkoenig]

Auslösen des FI deutet Ja immer auf einen Fehlerstrom hin.

Da die Pumpe eine Thermokontakt besitzt, der aber erst bestromt wird, wenn die Pumpe einschalten soll,
liegt die Vermutung nahe das die Pumpe einen Isolationsfehler hat.

Klemme doch mal die Pumpe KOMPLETT ab, also auch die beiden Adern an der Platine von der Pumpenleitung
von dem Thermoschutz. Setze statt dessen eine Brücke in die Klemmen.
Wenn der FI dann drin bleibt ist die Ursache die Pumpe.

Wenn es schon so weit ist, hilft oft nur ein Austauch der Pumpe

[Mendez]

Guten Morgen erstmal vielen Dank für die schnelle Antwort.
Wie ist die Belegung der Anschlusskabel. Ist ja eine 6 Adrige Leitung.
Welche 2 Kabel gehen zum Thermoschutz.
Haben letztendlich festgestellt dass die Anschlussleitung in HTRohr verlegt war, dieser war undicht und mit der Zeit ist Wasser eingedrungen.
Die Anschlussleitung war mit Lüsterklemmen im Rohr verklemmt OHNE DOSE ODER ISOLIERT,
Ein Riesen Aufwand alles aufgebaggert usw.
Als alles Trocken gelegt war blieb der fii auch drinnen. Soweit so gut. Aber
Der Teufel steckt im Detail. Müssten zwei mal neue Klemmen setzen um die Leitung zu verlängern. Probe Lauf ging. Als alles zu,äugt der Motor nur noch mit Hilfe an, meine Vermutung eine Phase fehlt. muss noch messen gestern schon zu spät
Sollte es so sein will ich dann eine neue Leitung legen.
Frage bekomme ich eine fertige in 30 m Länge oder wie ist die Belegung der Adern kann auch die Klemmen im Schacht setzen. .

[Mendez]

Sollten 400V Anliegen Berichte ich.

[Mendez]

Hallo Wie ist die Belegung des Stecker??
1,2,3 L1 bis L3
4 Phase Thermo
5 N Thermo

???

[Sprinter]

Hallo Mendez,
Draht 1-3 ist L1-L3,
4 und 5 sind der Thermostat, kommen in der Steuerung auf KLemme 30/32. Wie rum ist egal.
Du Kannst Auch bei Jung ein 30m Kabel für deine Pumpe bestellen, ist kein Problem..
Grüße
der Sprinter

[Mendez]

OK Danke. Dh wenn ich die Pumpe von der Steuerung abklemmen und direkt 400 V fraufgebe sollte die Pumpe anlaufen vorausgesetzt die ist ganz. Richtig?

[Sprinter]

Nein, ist nicht ganz richtig. Du kannst so den Thermostat nicht prüfen. Ich würde empfehlen, jemanden von JUNG rauskommen zu lassen. der hat im Zweifel auch eine neue Pumpe oder Platine dabei.
Grüße
der Sprinter
