A sík vagy dombos terepviszonyokkal, magas talajvízszinttel vagy kedvezőtlen talajviszonyokkal rendelkező lakott területeken a nyomócsatornás vízelvezetési módszer évek óta gazdaságos és hatékony megoldásnak bizonyul.

A funkcionális alapelv

A nyomás alatti csatornázás során a kis házi szivattyútelepek az egyes házak vagy házcsoportok szennyvizét egy nyomócsőhálózatba vezetik. Az ártalmatlanítandó szennyvizet először egy kompakt szivattyútelepen - például egy műanyag aknában - gyűjtik össze, majd egy szennyvízszivattyú segítségével a közüzemi gravitációs csatornába vagy egy másik szivattyútelepre szivattyúzzák.

Druckentwässerung - die wirtschaftliche und effiziente Lösung zur Förderung von Abwasser


Az extra kis csőátmérők pénzt takarítanak meg

Ezenkívül a csőhálózaton belüli áramlási folyamatokat sűrített levegős öblítőállomásokkal lehet szabályozni és támogatni.

A nyomás alatti elvezetésnél csak a szennyvíz kerül elvezetésre, így a csövek méretezése már sokkal kisebb lehet, mint a kombinált rendszerben lévő cső- vagy csatornarendszereké. Vidéki területeken az esővizet általában közvetlenül a helyszínen lehet beszivárogtatni.



Nyomáselvezető alkatrészek

Szivattyútengely
Szivattyútechnológia
Nyomásos csőöblítő rendszerek

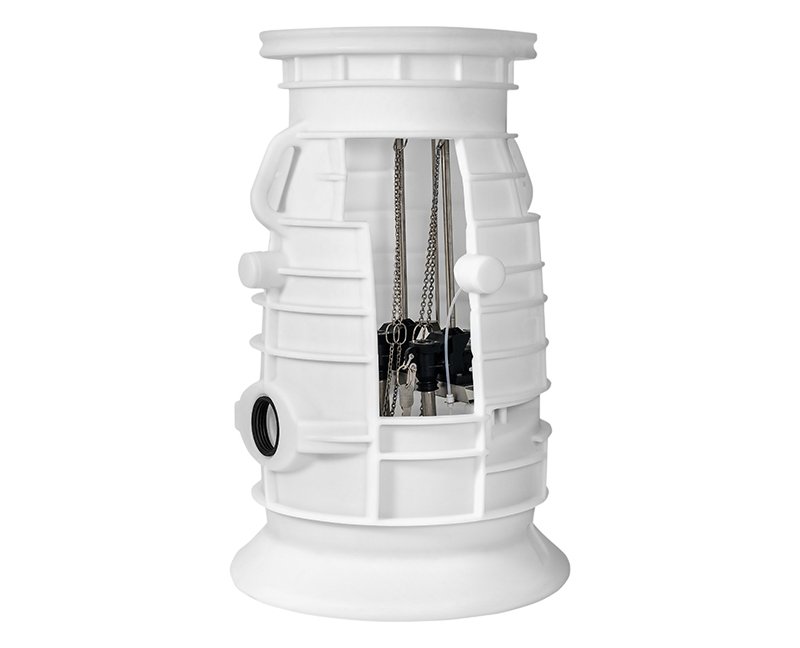

Szivattyútengely

Szivattyútengely

A műanyag akna formájában kialakított gyűjtőtér egyben a vésztárolót is képezi. Egy vagy több épület csatlakoztatható egy szivattyútengelyhez. A szivattyúállomás alapvető elemei a következők:

  • Szellőzés és légtelenítés
  • Elegendő áramellátás
  • Ellenőrző és riasztó készülékek
  • Szintjelző a gyűjtőkamrában a szivattyúk automatikus vezérléséhez
  • Visszaáramlásgátlóval ellátott zsilip (golyóscsap) öblítéses csatlakozási lehetőséggel
  • A vészhelyzeti visszaduzzasztási mennyiségnek a napi beáramlás 25 %-ának kell lennie.

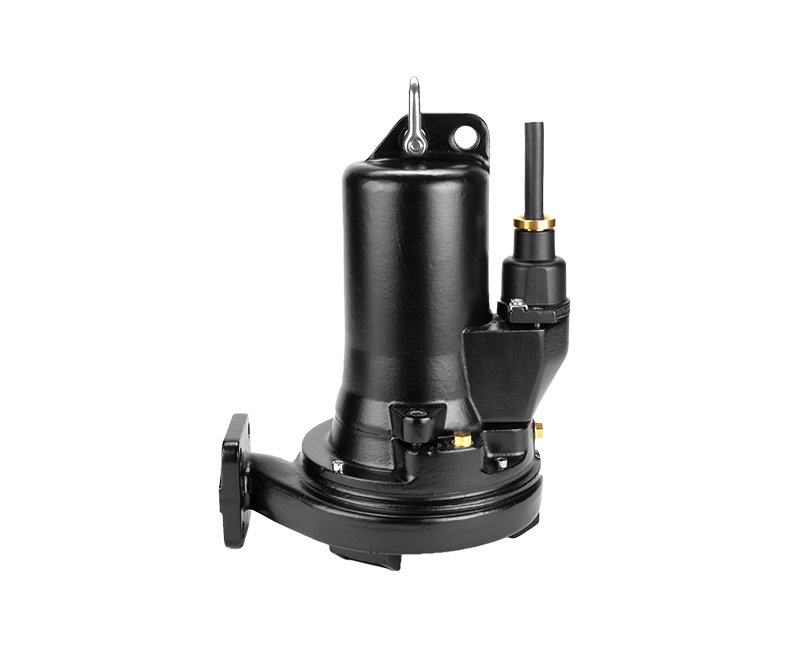

Szivattyútechnológia

Szivattyútechnológia

A MultiCut vágórendszerrel ellátott szennyvízszivattyúk különösen megbízható megoldásnak bizonyultak ebben a követelményprofilban. A szennyvízben lévő szilárd anyagokat úgy darabolják fel, hogy a DN 32-től kezdve a kis méretű nyomócsövek teljesen elegendőek.

Ez óriási beruházási költségelőnyt eredményez - a DN 150-től kezdve a szokásos gravitációs csövekhez képest. Ezen kívül ezek a szivattyúk nagy szállítási nyomást építenek fel, ami azt jelenti, hogy nagyon nagy távolságok áthidalhatók. Így a szennyvízelvezetés hatékonysága jelentősen növelhető.

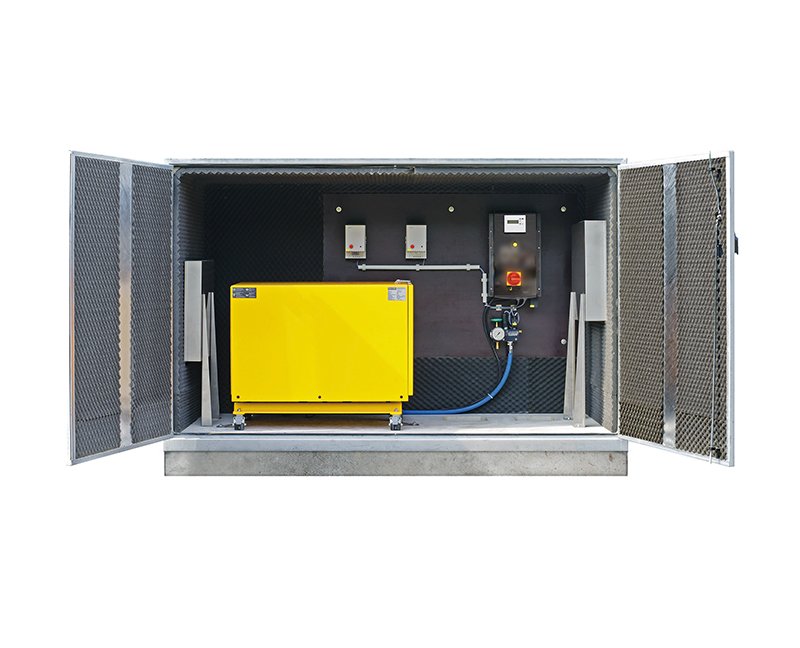

Nyomásos csőöblítő rendszerek

Nyomásos csőöblítő rendszerek

A nyomócső-öblítő állomások naponta többször - automatikusan - sűrített levegőt juttatnak a rendszerbe, hogy támogassák a nyomócsövekben zajló áramlási folyamatokat. Ezzel a következőket éri el:

  • A szennyvíz tartózkodási idejének lerövidítése
  • A lerakódások feloldása nagy öblítési sebességgel
  • Oxigént juttatnak a szennyvízbe
  • A hidrogén-szulfid képződésének csökkentése.

A nyomócső-öblítő állomásokat úgy kell elhelyezni, hogy azok a lehető legnagyobb mértékben minden kritikus csőszakaszon hatást fejtsenek ki.



Gravitációs vízelvezetés kontra nyomócső

Nyomás elvezetése Gravitációs vízelvezetés
Kis csővezetékek DN 32-től Nagyméretű vonalak
Magas napi tojásteljesítmény Részben hónapok földmunkák
Ivóvíz, villany, telefon, szennyvíz párhuzamos bevezetése lehetséges, pl. csőszántással Különböző vonalak párhuzamos beillesztése nem lehetséges
A padló állapotától független telepítés Figyelembe kell venni a talajrétegeket, például a homokot és a talajvízszintet.
Terepviszonyoktól függetlenül fektethető A lejtést figyelembe kell venni, esetleg közbenső szivattyútelepeket kell biztosítani.
Kis folyosó sérülés A földterület nagymértékű károsodása a kiterjedt földmunkák miatt
A gyors áthelyezés miatt a lakosokat kevés zavaró tényező éri. Nagyobb zavarás a lakosok számára a zaj és az építési tevékenység miatt
A forgalom áramlását nem zavarják Gyakran szükségesek útlezárások
Tartós, rugalmas PE-HD csövek A betoncsövek törésének kockázata
